AcrelCloud-6500银行安全用电云平台

1. 银行用电存在的安全隐患

  随着科技创新力度加大,信息技术已经成为提升银行核心竞争力的重要手段。在此趋势下,银行各部门采用的电子设备越来越多,对电子设备的使用大大增强,但以往工作中安全用电和规范用电往往不被重视,在系统设计、实施过程中、乃至最后的运营使用都存在重大的安全隐患及安全管理上的挑战。要表现在以下几个方面:

  1) 管理粗放,随意增加负载,用电不规范

  2) 线路私拉乱扯,线型不符合要求

  3) 使用电器和接插件功率与标称不符,未使用阻燃材料

  4) 闪电、地震、鼠患、线路雨淋水浸等外部强干扰

  5) 非营业时间,非在用线路未断开供电

  6)弱电安防电源不规范

  7)断电报警不及时问题,未能及时预警

  8)电能损耗浪费、存极大安全隐患

  总体上来说,银行营业场所(营业网点、自助银行、办公大楼、金库等)的用电系统绝大多数还是处于无网络化、无智能化的单机分散独立运行的状态,主要还是采取传统的保护措施,以空开、保险丝、漏保、定时器等方式为主流,无法实现对前端强电系统进行远程实时监测预警和集中智能化管理。同时在项目实施环节及运维管理环节存在不规范、不科学等因素给银行在安全用电方面带来严峻的挑战,急需通过一套完整的解决方案来提升银行安全用电的管理能力及水平,并规避各类安全风险。

2.银行安全用电系统的建设意义

  2.1.建设的重要性

  “防患于未然”,安全用电监测管控系统是保障银行正常营业与生产,杜绝消防安全隐患的重要措施。

  安全用电管理系统,是通过物联网技术对电气引发火灾的主要因素(导线温度、电流和漏电电流)进行不间断的数据跟踪与统计分析,实时发现电气线路和用电设备存在的安全隐患,并即时向管理人员发送预警信息,指导银行辖属分行开展治理,达到消除潜在的电气火灾安全隐患,实现“防患于未然”的目的,该系统能有效解决营业网点及自助行电气线路老旧、网点无专业电工、电气隐患肉眼无法直观、隐蔽工程隐患检查难等电气隐患排查问题。

  通过对用电设备和电气线路的全程安全监测,使银行能有针对性地加强事先预警和防范,帮助其在安全生产管理上完成了由被动管理到主动管理的转变,实现了隐患早发现、早预警、早治理的工作目标。

  2.2.建设目标

  为实现银行营业网点用电智能化管理,实现规范配电、安全用电、节能用电,保障网点的安全运营。营业网点智能安全用电系统的总体目标要求:智能管理、监测网点在营业窗口、自助区域、现金区域、办公区域等用电负荷的变化,预防由于超负荷运行引起的火灾隐患;有效的监管各营业网点的用电不合理现象﹙如大负载小线径、线路老化、鼠患、保护等级不匹配等﹚;通过对各用电回路及设备进行系统化管理,有效检测回路漏电、触电、过载,建立高效的预防与报警的保护机制,减少人身伤亡,财产损失。通过智能化、信息化管理手段科学地编排用电计划,根据不同的应用场景对各回路用电负荷实现可测、可监、可视,从而达到节能用电的目的和效果。

  通过在银行网点及自助行等营业场所配置和部署智能安全用电系统设备,实现对网点各类电子设备供电系统的远程集中管理化、精细化管理。智慧安全管理系统为银行营业网点安全用电工作提供了完善、可靠的远程集中可测、可监、可视、智能化技防手段,进一步提升了远程监控中心的风险预警能力和管理效率。

  本次系统设计目标上将达到以下几个方面:

  2.2.1.保障用电安全

  智慧安全用电系统对短路,过流、过载、过压、欠压等引发电气火灾的危险参数实施全天候实时监控。采用创新的传感检测技术,在供电源头检测,拥有更高的检测精度。当银行营业网点线路中的电气参数出现异常达到预警值时,可马上发出报警信号并准确报出故障回路,监控管理人员同步在手机端APP及PC端均可获得预警信息,电气专业人员及时排查电气火灾隐患,不让线路带故障及异常运行,有效的保护用电设备、节约电能,将电气火灾消灭在萌芽状态。

  2.2.2.提升管理水平

  由于用电管理的困难性以及复杂性,传统的用电管理方法往往起不到很好的预防及管理效果。引入智慧安全用电建设,对银行营业场所安全用电实时监测预警,及时准确发现隐患的回路及事件,高效处理,节省人力,提升安全用电管理水平与成效。

  2.2.3.提高节能水平

  智慧安全用电监控系统记录每个线路用电的负载状况,并且可以记录每个回路上用电电量,提供设置线路定时管控任务,有效降低银行网点用电和非办公时段的电器设备待机损耗,对营业网点用电数据集中采集与分析,通过对用户端能耗进行细分和统计,以直观的数据和图表向后勤管理人员和决策层展示电能的使用消耗情况,便于找出高耗能点或不合理的用电习惯,有效节约电能,为后勤部门进一步节能管理、节能改造或设备升级提供准确的数据支撑。

  2.2.4.规范用电行为

  在营业网点增加设备,不合理分配用电负载等都易造成线路起火,智慧安全用电系统可对线路设定允许电流和功率,限度保障线路用电安全,超过设定值,立即发出报警,监控中心收到报警提示的详细信息,值班人员可根据平台提供的数据对该营业网点进行通告。杜绝违规使用电器引发的电气火灾事故,又能让网点办公人员不加限制的正常使用各类用电设备。

  2.3.安全用电平台的优势

  安科瑞电气股份有限公司银行用电安全云平台和传统火灾自动报警管理系统有一个的不同,就是在于安全用电管理系统可以起到预防的作用,安全用电管理系统能够在事故还没有发生的时候就提前进行报警,而传统的火灾自动报警管理系统则只能够在事故发生以后才会发出提醒的通知。简而言之,安全用电管理系统早期报警是为了避免损失,而传统火灾自动报警系统是为了减少损失。

  通过技术手段掌握电气起火的因素,使用实时监测的方式,将易引发电气火灾的因素扼杀在根源是预防电气火灾的有效方法,安全用电管理系统就是这样一套电气火灾防患系统。安科瑞电气股份有限公司安全银行用电安全云平台采用物联网技术,将火灾防患同集中监控管理平台结合,在大数据时代,将电气易发因素可视化的监管起来,远程监测,让电气隐患无处可藏。

  电气火灾其实并不可怕,通过科学的办法防范电气火灾,严格电气使用规范来达到治理电气火灾的目的。安全用电管理系统正是一套科学防患,保障电气安全的科学的、有效的管理系统。

3.相关标准依据

  《电气火灾监控系统》GB

  《建筑设计防火规范》GB50016-2014

  《金融建筑电气设计规范》JGJ 284-2012

  《国务院安全生产委员会关于开展电气火灾综合治理工作的通知》(安委〔2017〕4号)

  《高层建筑消防安全综合治理工作方案》(公消〔2017〕218号)

  《关于开展电气火灾综合治理工作的通知》(农银办发〔2017〕695号)

  《中国农业银行电气火灾监测系统建设规范》2019.05

4.银行用电安全解决方案

  4.1.概述

  银行用电检测预警设备(以下简称“设备”)是安科瑞自主研发的集监视、报警、管理和上传于一体的设备,该设备主要安装现场,采用壁挂式的安装方式,用来采集现场的各种电参量和信号,主要包括故障电弧、剩余电流电流、温度、电压、电流、功率电能等。设备可以通过4G信号上传至云平台。

  银行用电安全云平台通过采集“设备”的数据,能够对现场的电压、电流、温度、电弧等进行实时监测并进行数据分析,并对被保护线路的过压、过载、过流、过温、欠压、打火、缺相、设备不在线等情况进行预警,系统在发现电气火灾预警时,信息可多种途径及时通知相关单位处理,确保用电线路系统安全。

  4.2.平台基本功能

  可以定位网点的位置,以及每个网点设备的数量;

  可以统计账户下所有的银行网点数量,设备数量;

  可以查看银行网点设备在线与失联数量;

  可以统计所有的报警与事件记录;

  可以直观看出8小时回路、24小时回路和定时回路的状态;

  可以设置上下班时间;

  可以设置回路的参数及保护开关状态;

  可以通过手机APP和电脑客户端进行查看现场信息;

  可以短信提醒客户报警信息;

  可以对报警进行派发,处理,查看,形成一个闭环;

  可以检测每个设备的实时数据,如漏电、温度、电压、电流等。

  4.3.组网结构

  4.3.1.银行场景组网结构

  1).银行网点用电系统架构

  2)银行办公大楼用电系统架构

  3)自助银行用电系统架构

  4.3.2 平台组网

  4.4平台主要功能介绍

  4.4.1. 首页界面

  平台首页能显示用户所管辖的场所及对应的概况信息。包括银行场所的个数,安装设备的数量及情况,报警的数目等。针对各个银行,显示具体的地图位置,方便用户进行查看和巡查。

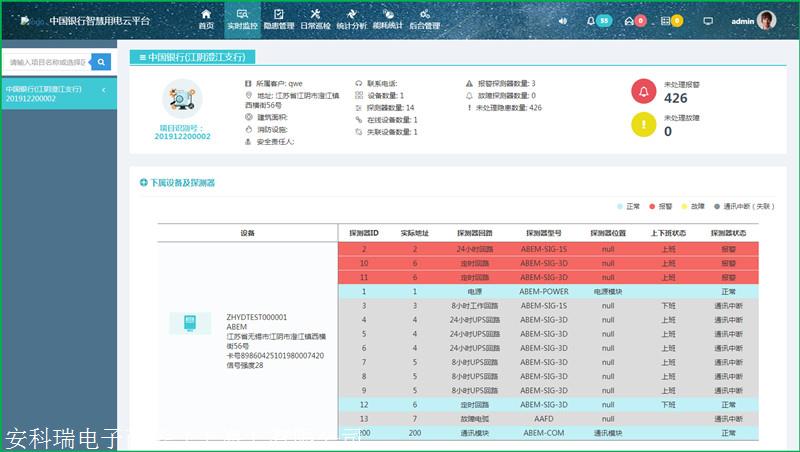

  4.4.2实时监控界面

  实时监控页面平台能显示设备在线状态,能显示设备各个回路的类型,监控区域,回路状态,回路的上下班状态。

  4.4.3回路详细信息界面

  针对每个回路,我们可以查看回路的基本信息,采集的实时数据和状态以及历史数据。

  实时数据和状态页面,如下图所示:

  历史数据页面,如下图所示:

  针对每一个回路,平台能够设置报警参数及报警开关。当可能出现工作时间调整等情况,平台能够灵活地对每个独立的回路设置上下班时间,延时时间及对应的开关,如下图所示。

  4.4.4隐患界面

  从报警查询,分派,处理,查看过程,形成一个闭环,方便客户追踪整个流程。隐患巡查提供多种方式查看未进行处理的隐患。隐患派发针对未处理的隐患,对隐患派发到个人,设置处理完成节点,及时通知人员进行处理。隐***理界面,收到任务的人员能对这个隐患进行处理,包括写明原因和上传现场图片等。隐患记录界面,能够查看处于各个节点的隐患记录,把握整个平台的隐患概况。

  隐患巡查页面,如下图所示:

  隐***理页面,如下图所示:

  隐患记录页面,如下图所示:

  4.4.5能耗统计界面

  能耗统计界面 ,针对各个网点或者场所,平台能够针对整个网点或者单个回路,按照年、季度、月、日或者小时,对能耗进行查询并统计,并对每个回路进行能耗的排名。

  4.4.6 后台管理界面

  后台管理页面能够进行网站页面,用户,项目设备的维护。能够针对每台设备,可以设置对应的短信发送号码,邮箱及语音呼叫号码,当有情况发生时候,***时间通过多种方式通知相应人员。

  4.4.7展示界面

  展示界面,方便在大屏幕直接展示整个平台的概况,使用户实时了解网点和设备信息。

  4.5浏览器支持

  浏览器运行设备

  台式电脑,手机、平板等移动端设备

  浏览器运行环境

  支持谷歌、火狐、搜狗、360等主流浏览器访问

  客户端运行设备

  安卓系统移动设备(android 7.0以上),苹果ios系统

  4.6主要技术指标

  数据上传频率:3分钟(可配置)

  通信方式: 4G

  并发访问量:>=10000

  历史数据存储:>=3年

  4.7 推荐系统配置

  平台服务器配置:建议按照我方提供配置标准购买,或者客户自己租用a里云资源。

  以下是根据接入的设备数量推荐申请的配置列表:

  4.8硬件介绍(银行用电检测预警设备)

  4.8.1. 设备外形

  4.8.2 设备尺寸

  设备的外形尺寸为: 500*400*150(H*W*D)mm。

  4.8.3产品型号

  4.8.4. 产品选型表

  4.8.5. 技术指标

  4.8.6基本功能

  可检测5路三相回路或15路单相回路(可单三相组合);

  可检测回路的漏电、温度、电压、电流、电能等电参量;

  当设备发生漏电过大、过温、过流、过载、过压、欠压、设备不在线等会发生报警;

  设备可通过4G信号上传至云平台;

  设备可通过触摸屏本地显示与操作;

  现场主电断电后,设备备电可保持工作≥3h;

  设备可选配烟感、水浸、温湿度等功能;

  当现场有故障电弧时,可接入该设备,该设备可外接故障电弧数量≤15台;

  设备可设置8小时回路、24小时回路和定时回路,根据回路的不同属性进行报警;(例:上班时间,过流、过压报警等;下班时间,非正常用电报警)
